型号拆解（示例组合）
PFTN-20-NBR-55-G1/8-AG
1
PFTN
系列
2
20
直径
3
NBR-55
材料及硬度
4
G1/8-AG
连接螺纹
MODEL NOMENCLATURE
型号怎么读
型号由下表 4 段的示例取值依次拼成
（每段之间用 - 连接）。左栏是这一段的段名与取值，
右栏是这一段能填什么、分别什么意思。
01
系列
示例取值PFTN
PFTN
带接头吸盘
示例
PF
吸盘本体
02
直径
示例取值20
可选 21 档，单位 mm
1.0
1.5
2
3.5
5
6
8
10
15
20示例
25
30
35
40
50
60
80
95
120
150
200
03
材料及硬度
示例取值NBR-55
NBR55
55度丁腈橡胶
示例
NBR-AS-55
55度防静电丁腈橡胶
SI-55
55度硅胶
SI-AS-55
55度防静电硅胶
HT1-60
无痕橡胶
FPM-65
氟橡胶
PU-55
聚氨酯
04
连接螺纹
示例取值G1/8-AG
无
不带吸盘接头
M3-AG
M3外螺纹
M5-AG
M5外螺纹
M5-IG
M5内螺纹
G1/8-AG
G1/8外螺纹
示例
G1/8-IG
G1/8内螺纹
G1/4-AG
G1/4外螺纹
G1/4-IG
G1/4内螺纹
G1/2-IG
G1/2内螺纹
以上为常规可选值，组合数量较多这里只列常用项；如需非标规格或超出本表范围的组合，请联系技术支持确认。
可选材质
硅橡胶 / NBR / 氟橡胶 / PU / 丁腈橡胶 / 导电硅胶
产品特性
抗撕裂 / 轻量化
适用行业
汽车制造 / 3C电子 / 玻璃加工 / 家电制造 / 新能源 / 建材瓷砖 / 钢铁冶金 / 食品包装 / 物流仓储 / 医药
盘径范围
1-200mm
耐温范围
-30°C-200摄氏度
连接螺纹
M3~G1/2
| 型号 | 吸力 [N]* | 内部体积 [cm³] | 工作最小曲率半径 [mm](凸形) | 推荐软管直径 [mm] |
|---|---|---|---|---|
| PFTN 1 | 0.03 | 0.001 | 2 | 2 |
| PFTN 1.5 | 0.06 | 0.001 | 2 | 2 |
| PFTN 2 | 0.12 | 0.001 | 2 | 2 |
| PFTN 3.5 | 0.42 | 0.002 | 8 | 2 |
| PFTN 5 | 0.75 | 0.005 | 8 | 2 |
| PFTN 6 | 1.2 | 0.008 | 8 | 2 |
| PFTN 8 | 2.3 | 0.03 | 10 | 2 |
| PFTN 10 | 4 | 0.07 | 13 | 2 |
| PFTN 15 | 9 | 0.4 | 13 | 4 |
| PFTN 20 | 15.5 | 0.8 | 20 | 4 |
| PFTN 25 | 26.5 | 1.3 | 25 | 4 |
| PFTN 30 | 34 | 2.7 | 40 | 4 |
| PFTN 35 | 44 | 3.8 | 50 | 4 |
| PFTN 40 | 57 | 7 | 50 | 4 |
| PFTN 50 | 91 | 10 | 75 | 5 |
| PFTN 60 | 128 | 25 | 100 | 5 |
| PFTN 80 | 260 | 35 | 150 | 6 |
| PFTN 95 | 354 | 77.6 | 200 | 9 |
| PFTN 120 | 542 | 178.3 | 300 | 9 |
| PFTN 150 | 842 | 300 | 300 | 9 |
| PFTN 200 | 1486 | 480 | 437 | 9 |
*指定的吸力为理论值，真空度为-0.6bar。光滑、干燥表面的工作，不包括安全系数
本段 3 张，点图放大 · 放大后可用 ← → 翻页

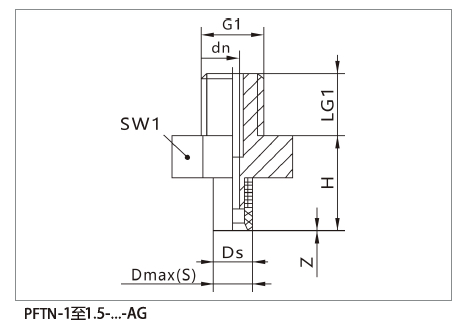

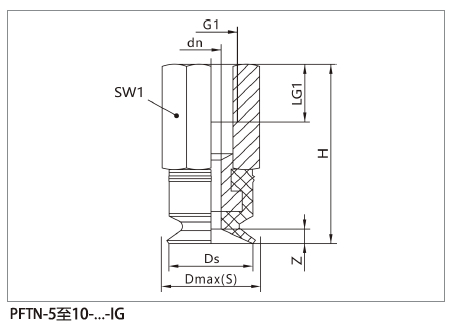

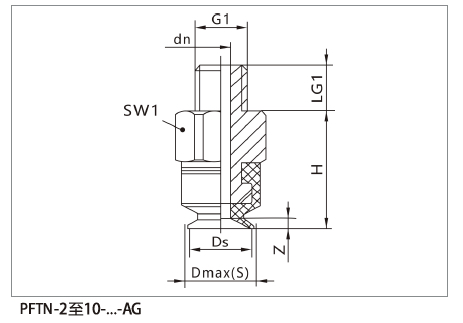

| 型号 | dn [mm] | Dmax(S) [mm] | Ds [mm] | G1 | H [mm] | LG1 [mm] | SW1 | Z(行程) [mm] | 重量 [g] |
|---|---|---|---|---|---|---|---|---|---|
| PFTN 2...- M3-AG | 1 | 2.5 | 2 | M3-AG | 6 | 3 | 5 | 0.5 | 1 |
| PFTN 3.5...- M3-AG | 1 | 4 | 3.5 | M3-AG | 6 | 3 | 5 | 0.5 | 1 |
| PFTN 5...- M5-IG | 1.5 | 5.5 | 5 | M5-IG | 11.5 | 4.5 | 8 | 0.9 | 1 |
| PFTN 5...- M5-IG | 1.5 | 5.5 | 5 | M5-IG | 11.5 | 4.5 | 8 | 0.9 | 1 |
| PFTN 6...- M5-AG | 2 | 6.5 | 6 | M5-AG | 16.5 | 5.5 | 8 | 1 | 1 |
| PFTN 6...- M5-IG | 2 | 6.5 | 6 | M5-IG | 16.5 | 5.5 | 8 | 1 | 1 |
| PFTN 8...- M5-AG | 2 | 9 | 8 | M5-AG | 12 | 4.5 | 8 | 1.3 | 1 |
| PFTN 8...- M5-IG | 2 | 9 | 8 | M5-IG | 17 | 5.5 | 8 | 1.3 | 2 |
| PFTN 10...- M5-AG | 2 | 11.5 | 10 | M5-AG | 12.5 | 4.5 | 8 | 1.4 | 1 |
| PFTN 10...- M5-IG | 2 | 11.5 | 10 | M5-IG | 17.5 | 5.5 | 8 | 1.4 | 2 |
| PFTN 10...- G1/8-AG | 2 | 11.5 | 10 | G1/8-AG | 12.5 | 8 | 14 | 1.4 | 4 |
| PFTN 10...- G1/8-IG | 2 | 11.5 | 10 | G1/8-IG | 23.5 | 9 | 14 | 1.4 | 5 |
